Konektorová nástrčka s jednocestným usměrněním a indikací
Popis

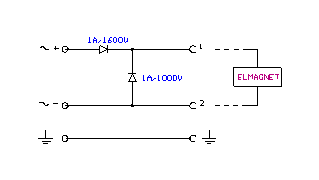

V tělese konektoru je usměrňovací dioda, která jednocestně usměrní vstupní střídavé napětí. Paralelní dioda zajišťuje vedení proudu z indukčnosti elektromagnetu při záporné půlvlně vstupního střídavého napětí.
Maximální trvalý proud je 1A. Maximální doporučené napětí je 230V/50Hz
Konektor může být použit i na stejnosměrné napětí. Pak paralelní dioda tlumí napěťovou špičku způsobenou indukčností zátěže při rozepnutí obvodu. Sériová dioda je zde jen pro ochranu proti přepólování. Maximální doporučené napětí je 450V.
| Typ. označení typů bez indikace: | |
|---|---|
 |
|
| pro napětí do 230V | KSZ 7932 38/U-230 |
| Konektor může být vybaven světelnou diodou na tato napětí: | |
 |
|
| pro napětí 12V ss nebo 24V st | KSZ 7932 38/UI-12 |
| pro napětí 24V ss nebo 48V st | KSZ 7932 38/UI-24 |
Konektorová nástrčka
- základního provedení
- s indikací a zhášením
- s indikací
- s indikací a přídavnou svorkou
- s indikací, přídavnou svorkou a tělesem pro izolovanou soustavu
- s dvojbarevnou indikací, s přídavnou svorkou a tělesem
pro izolovanou soustavu - s jednocestným usměrněním a indikací pro induktivní zátěž
- s jednocestným usměrněním a indikací
- s dvojcestným usměrněním
